在《Android PVPlayer引擎的實現》一文中我們重點介紹了PVPlayerInterface播放引擎的實現過程，今天要學習的是OpenCORE中另外兩種媒體引擎：記錄引擎（PVAuthor Engine）和雙向引擎（PV2way Engine）。
PVAuthorEngineInterface記錄引擎
在記錄引擎中，對音頻、視頻文件均提供了記錄支持，其客戶端可以分為兩種類型：上層應用和適配器。其中適配器客戶端作用在于將記錄引擎的接口映射為其他框架或者應用所需的特定接口。
記錄引擎支持的數據源包括攝像頭、麥克風，甚至未經編碼的元數據流等。經過記錄引擎處理，源數據流會被編碼為客戶端指定的數據格式。
客戶端通過PVAuthorEngineInterface、PVErrorEventObserver、PVInformationalEvent Observer、PVCommandStatusObserver等觀察器來接受命令、狀態信息和錯誤信息等。記錄引擎的實現位于external\opencore\engines\author目錄下，下圖顯示的是記錄引擎的類圖。

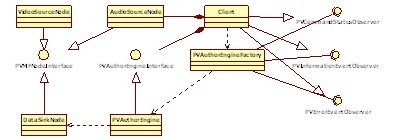

PVAuthor類繼承關系圖
在記錄引擎中，狀態之間的變遷同樣是通過狀態機控制的，其狀態包括PVAE_STATE_IDLE、PVAE_STATE_OPENED、PVAE_STATE_INITIALIZED、PVAE_STATE_ RECORDING、PVAE_STATE_PAUSED、PVAE_STATE_ERROR等，下圖顯示了記錄引擎中的狀態躍遷。

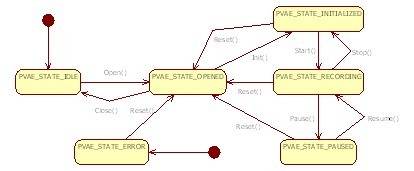

PVAuthor引擎狀態圖
當執行多媒體記錄時，首先要?jiǎng)?chuàng)建一個記錄引擎，然后添加數據源。具體的執行過程如下圖所示。

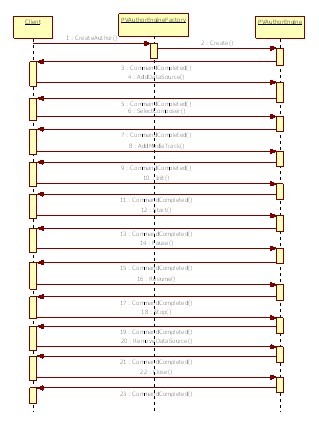

PVAutoor執行過程圖
在添加完數據源后，還需要選擇組合器和添加MediaTrack，才方能開始媒體記錄。
CPV2WayInterface雙向引擎
隨著芯片處理能力和無線帶寬的提高，3G技術得到不斷推廣，視頻電話逐漸走進普通用戶的視野。為了支持視頻電話業務，在OpenCORE中，提供了依賴于平臺的多媒體雙向引擎，對H.324M（3G-324M在H.324M基礎上指定了H.263作為強制基本標準，而把MPEG-4作為視頻編碼推薦標準，AMR作為音頻編碼強制標準，主要用于無線網絡）、H.323（主要用于有線互聯網，無QoS保障）、SIP（側重NGN網絡）等主流視頻電話協議棧都提供了支持。
在3G移動終端中，通常采用的是3G-324M協議棧，目前擁有3G-324M協議棧核心技術的廠商主要有達麗星（Dilithium）、銳迪訊（Radvision）等。
隨著無線移動網絡進一步朝著IP化的方向演進和基于3G-324M協議棧控制復雜等缺陷方面的考慮，在3GPP R5版本中，正式引入了基于SIP協議族的多媒體子系統（IMS, IP Multimedia Subsystem），使基于SIP的移動視頻通話業務成為可能。
雙向引擎的輸入數據可以有麥克風、攝像頭等，輸出數據源有顯示屏、揚聲器等。數據源和數據槽均由以應用或者適配層的形式存在的客戶端添加。
客戶端利用工廠類CPV2WayEngineFactory或者CPV2WayProxyFactory來獲得一個繼承CPV2WayInterface接口的雙向引擎的引用（在目前的版本中，雙向引擎為CPV324m2Way）。另外，客戶端還必須實現雙向引擎的觀察者接口（PVCommandStatusObserver、PVInformationalEventObserver、PVErrorEventObserver），以獲得收到命令完成情況、狀態信息和錯誤信息的途徑，并將這些接口傳遞給雙向引擎。
客戶端還應基于PV2WayMIO類或PVMFNodeInterface接口實現雙向引擎所需的數據源和數據槽，數據源和數據槽在實現上都是基于Oscl_Vector向量的�？蛻�(hù)端會通過CPV2WayInterface接口執行視頻會話過程中的相關操作，如初始化、添加數據源、添加數據槽、連接、暫停、恢復、斷連等。雙向引擎的實現位于external\opencore\engines\2way目錄下，下圖所示為雙向引擎的主要類的繼承關系圖。

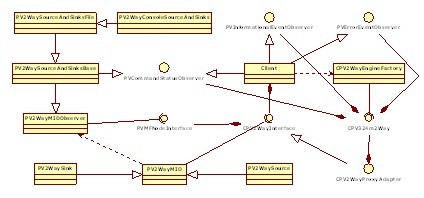

PV2Way類繼承關系圖
在目前的設計中，OpenCORE的雙向引擎內置了7種狀態：空閑（EIdle）、初始化（EInitializing）、建立（ESetup）、連接中（EConnecting）、已連接（EConnected）、斷連中（EDisconnecting）、重設（EResetting）。
其中“EIdle”狀態模式為雙向引擎對象的初創狀態，尚沒有任何資源被分配。
在“EInitializing”狀態下，引擎嘗試獲得可用的設備資源（如編解碼、內存等），準備接受建立參數和視頻連接。如果成功，則引擎狀態轉換為“ESetup”狀態，如果失敗，則釋放已請求成功的資源，轉換為“EIdle”狀態。
在收到編碼、復用、捕獲能力、渲染能力等建立參數的過程中，引擎處于“ESetup”狀態，在引擎狀態轉換為“EConnecting”狀態之前，有效的數據源和數據槽應被添加到雙向引擎中。
當引擎對象收到一個請求連接的呼叫時，引擎轉換為“ESetup”狀態。在該模式下，移動終端將和遠程終端交換媒體支持能力和信道配置信息，為接下來的媒體信道連接做好準備。
在協議棧的控制面信令完成通信后，終端開始嘗試基于通信雙方的支持能力建立音頻、視頻軌跡，數據源和數據槽將在這一過程中轉入運行，引擎轉換為“EConnecting”狀態。
當因通信完成或者資源不足等原因，引擎決定斷開信道和復用設備時，引擎的狀態轉換為“EDisconnecting”狀態。
如果終端開始釋放所有雙向引擎占用的通信資源，則引擎轉為“EResetting”狀態。
下圖顯示了雙向引擎的狀態躍遷。
PV2Way狀態圖
在A(yíng)ndroid中，目前支持的基于CPV2WayInterface接口的雙向引擎為CPV324m2Way。數據源和數據槽均是基于PV2WayMIO類派生的。
為了進行視頻通話，首先需要?jiǎng)?chuàng)建一個雙向引擎，然后添加數據源和數據槽，具體的交互過程如下圖所示。

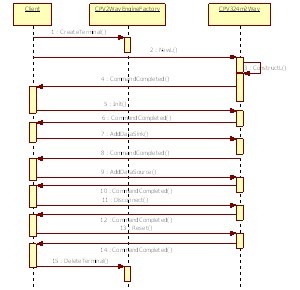

PV2Way交互過程圖
OpenCORE所能支持的媒體格式參看pvmf_format_type.h�？蛻�(hù)端和服務器進行通信協商編碼的過程如下：
代碼：FormatInList的實現
CodecSpecifier* PV2WayMIO::FormatInList(PVMFFormatType& type)
{
Oscl_Map< PVMFFormatType, CodecSpecifier*,
OsclMemAllocator, pvmf_format_type_key_compare_class >::iterator it =
iFormatsMap.begin();
it=iFormatsMap.find(type); //查找匹配格式
if (!(it==iFormatsMap.end()))
return (*it).second;
return NULL;
}
