在OpenCORE中，媒體引擎從編解碼的類型上可以分為3種：播放引擎（PVPlayer Engine）、記錄引擎（PVAuthor Engine）、雙向引擎（PV2way Engine）。另外適配器引擎（Adapter Engine）和元數據引擎（PV Metadata Engine）也是不可缺少的一部分，本文重點介紹的是PVPlayerInterface播放引擎。
PVPlayer Engine播放引擎
在OpenCORE中，目前支持的播放媒體格式包括MP4、3GPP、RSTP流會話和SMIL等。播放引擎依賴于OSCL、PVMF、OMX IL等組件。

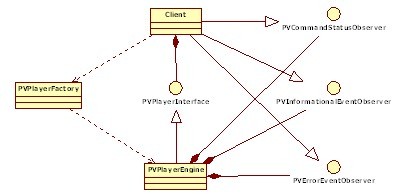

下圖中描述了播放引擎的主要接口類圖，客戶端通過PVPlayerInterface獲得播放引擎進行相關的操作，而播放引擎則利用3個觀察器PVMFNodeCmdStatusObserver、PVMFNodeInfoEventObserver、PVMFNodeErrorEventObserver來為客戶端提供異步的命令完成狀況和異常信息等消息。
播放接口類圖
需要說明的是，在一般情況下，在上層應用和播放引擎之間不需要適配器，但如果PVPlayerInterface提供的接口無法滿足上層應用的需要，就需要在OSCL和上層應用之間構建一個基于新OSCL接口的適配層。在為特定平臺或者操作系統做OpenCORE移植時，這種設計策略常常需要。

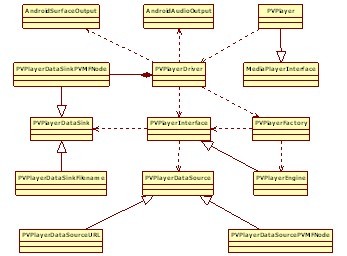

播放引擎的實現主要位于external\opencore\engines\player目錄中，下圖顯示的是播放引擎的類圖。
播放引擎主要類圖
播放引擎具有較復雜的運行環境，為了便于播放引擎的運行，播放引擎引入了狀態機的設計框架。在OpenCORE中，播放引擎的狀態切換是基于PVPlayerInterface接口的，相互的狀態觸發事件由下層的PVMF組件發出。相關的狀態在pv_player_types.h文件中定義。
在完成引擎的初始化后，播放引擎將處于PVP_STATE_IDLE狀態，在該狀態下，通過PVPlayerEngine::AddDataSource()方法可以將數據源添加到引擎中，在添加數據源成功后，通過PVPlayerEngine::Init()方法發送PVP_ENGINE_COMMAND_INIT命令，引擎將會轉換為PVP_STATE_INITIALIZED狀態。
在PVP_STATE_INITIALIZED狀態下，客戶端可以查詢數據源的各種信息，如媒體軌跡、元數據等。同時通過PVPlayerEngine::AddDataSink()方法可以添加播放引擎的數據槽。在完成添加數據槽的操作后，通過PVPlayerEngine::Prepare()方法發送PVP_ENGINE_ COMMAND_PREPARE命令，引擎將會轉換為PVP_ENGINE_STATE_PREPARING狀態。
在PVP_ENGINE_STATE_PREPARING狀態，數據源將會為接下來的媒體播放進行一個排序方面的準備，然后通過PVPlayerEngine::Start()方法發送PVP_ENGINE_ COMMAND_START命令，引擎將會轉換為PVP_STATE_STARTED狀態，開始播放媒體。
在PVP_STATE_STARTED狀態，用戶可以執行暫停、停止等操作，如果執行了PVPlayerEngine::Stop()方法操作，引擎將會轉換為PVP_STATE_INITIALIZED狀態；如果執行PVPlayerEngine::Pause()方法操作，引擎將會轉換為PVP_STATE_PAUSED狀態。
在PVP_STATE_PAUSED狀態，用戶可以執行恢復、停止等操作，如果執行了PVPlayerEngine::Stop()方法操作，引擎將會轉換為PVP_STATE_INITIALIZED狀態；如果執行PVPlayerEngine:: Resume()方法操作，引擎將會轉換為PVP_STATE_STARTED狀態。

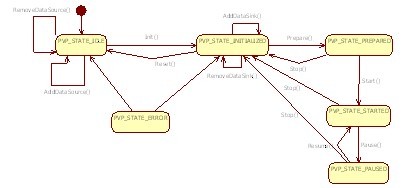

在執行操作的過程中，如果發生了錯誤或者異常，系統將會轉為PVP_STATE_ERROR狀態，并嘗試從錯誤中恢復。如果發生的是無法恢復的錯誤，引擎將會清除所有痕跡，轉為PVP_STATE_IDLE狀態。如果錯誤可以恢復，在出錯前狀態為PVP_STATE_INITIALIZED、PVP_STATE_PREPARED、PVP_STATE_STARTED、PVP_STATE_PAUSED等時，引擎將會轉為PVP_STATE_INITIALIZED狀態，否則引擎轉為PVP_STATE_IDLE狀態。當出錯恢復完成時，引擎將會發送相關的異步消息通知。下圖顯示了播放引擎的狀態圖。
播放引擎狀態圖
需要說明的是，在默認情況下，播放引擎并不是多線程安全的，為了支持多線程，可以有兩種方法，一種方法是利用OSCL代理接口組件提供多線程支持，另一種方法是在適配層中為特定平臺添加多線程支持。
