2007年3月，Khronos完成了OpenGL ES 2.0規范的制定，OpenGL ES 2.0顯著增強了各種移動設備的功能、靈活性及視覺體驗。OpenGL ES 2.0設備將會包含兩款驅動，分別支持OpenGL ES 2.0及OpenGL ES 1.1。在Android中，目前軟件渲染僅支持OpenGL ES 1.1。如果底層芯片支持硬件渲染，則可以利用OpenGL ES 2.0來進行硬件渲染。
2010年3月，Goolge推出的Android NDK r3提供了對于OpenGL ES 2.0直接調用的功能，這將更加有利于提高Android圖像處理的能力。
新的NDK版本為Android NDK r5b。允許開發者直接接入事件、音頻、圖像、窗口管理、斷言、存儲等。通過NativeActivity還可以管理應用程序的生命周期，進一步增強了原生代碼開發的能力。
在Android中，Open GL ES的實現被封裝在android.opengl中，主要的接口包括GLSurfaceView.EGLConfigChooser、GLSurfaceView.EGLContextFactory、GLSurfaceView.EGL WindowSurfaceFactory、GLSurfaceView.GLWrapper、GLSurfaceView.Renderer等。
主要的類包括GLDebugHelper（調試OpenGL ES 應用的助手函數）、GLES10（OpenGL ES 1.0）、GLES10Ext（OpenGL ES 1.0擴展）、GLES11（OpenGL ES 1.0）、GLES11Ext（OpenGL ES 1.1擴展）、GLSurfaceView（專用于OpenGL ES渲染的視圖）、GLU（OpenGL ES的工具包）、GLUtils（橋接OpenGL ES和Android API的工具類）、Matrix（矩陣）、Visibility（一個計算三角形網格能見度的工具集）等。
OpenGL ES的原生方法接口的定義主要位于frameworks\base\core\jni目錄下，分布在android_opengl_GLES10.cpp、android_opengl_GLES10Ext.cpp、android_opengl_GLES11.cpp、android_opengl_GLES11Ext.cpp等。

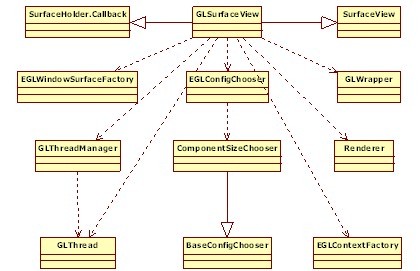

由于3D和2D的渲染機制有所不同，所以Android通過對SurfaceView的繼承，創立了專用于3D渲染的GLSurfaceView。GLSurfaceView調用自定義的渲染器可以在特定的Surface上進行OpenGL ES的渲染，同時GLSurfaceView還實現了SurfaceHolder.Callback接口，可以監聽到Surface狀態變化的消息。下圖顯示了GLSurfaceView的類圖。
GLSurfaceView的類圖
GLSurfaceView提供了如下的能力：
第一，GLSurfaceView管理著一個特定的Surface，可以將OpenGL ES整合進Android的視圖系統。
第二，GLSurfaceView管理著一個EGL顯示（EGL Display），這使得OpenGL可以被渲染到Surface中。
第三，GLSurfaceView可以利用用戶定義的渲染器（Renderer）對象來執行渲染。
第四，在GLSurfaceView中，為了提供渲染的性能，渲染工作會放在專有的線程中進行，與UI線程是分離的。
第五，在GLSurfaceView中，渲染模式可以分為兩種：持續渲染模式（Continuous Rendering Mode）和需求渲染模式（On-demand Rendering Mode）。
第六，在GLSurfaceView中，提供了包裝、跟蹤、檢錯機制，方便OpenGL調用調試。
需要注意的是，由于渲染需要依賴于用戶提供的渲染器進行，在進行初始化一個GLSurfaceView對象時，必須調用GLSurfaceView::setRenderer()方法來設置所用的渲染器。在設置渲染器前，用戶可以根據自己的需求設置調試標志位、配置信息、包裝器等。
下面是調用GLSurfaceView的一個實現過程：
mGLView=new GLSurfaceView(this);
mGLView.setEGLConfigChooser(false);
mGLView.setRenderer(new StaticTriangleRenderer(this));
setContentView(mGLView);
在目前的實現中，Android已經提供了TriangleRenderer（三角板）、CubeRenderer（一對滾動的立方）、StaticTriangleRenderer（靜態三角）、SpriteTextRenderer（文字精靈）、KubeRenderer、ClearRenderer、DemoRenderer等自定義渲染器的實例。
這里需要說明的是，為了實現自定義的渲染器，必須實現GLSurfaceView.Renderer:: onSurfaceCreated()、GLSurfaceView.Renderer:: onSurfaceChanged()、GLSurfaceView.Renderer:: onDrawFrame()等3個方法。
下面以CubeRenderer為例來說明這一過程：
代碼：自定義渲染器的一般過程
public class CubeRenderer implements GLSurfaceView.Renderer {
public CubeRenderer(boolean useTranslucentBackground) {
mTranslucentBackground=useTranslucentBackground;
mCube=new Cube(); //構建立方體對象
}
public void onDrawFrame(GL10 gl) {
gl.glClear(GL10.GL_COLOR_BUFFER_BIT | GL10.GL_DEPTH_BUFFER_BIT);//清空屏幕
//設置矩陣模式為視圖矩陣，其他兩種模式為投影矩陣、紋理矩陣，該方法需和gl.glLoadIdentity()配合使用。
gl.glMatrixMode(GL10.GL_MODELVIEW);
gl.glLoadIdentity(); //重置當前指定的矩陣為單位矩陣
gl.glTranslatef(0, 0, -3.0f); //設置渲染的起始坐標
gl.glRotatef(mAngle, 0, 1, 0); //進行旋轉
gl.glRotatef(mAngle*0.25f, 1, 0, 0);
gl.glEnableClientState(GL10.GL_VERTEX_ARRAY); // 激活選擇的數組
gl.glEnableClientState(GL10.GL_COLOR_ARRAY);
mCube.draw(gl); //執行渲染
gl.glRotatef(mAngle*2.0f, 0, 1, 1);
gl.glTranslatef(0.5f, 0.5f, 0.5f);
mCube.draw(gl);
mAngle +=1.2f;
}
public void onSurfaceChanged(GL10 gl, int width, int height) {
gl.glViewport(0, 0, width, height);
float ratio=(float) width/height;
gl.glMatrixMode(GL10.GL_PROJECTION); //設置矩陣模式為投影矩陣
gl.glLoadIdentity();
gl.glFrustumf(-ratio, ratio, -1, 1, 1, 10); //創建投影矩陣
}
public void onSurfaceCreated(GL10 gl, EGLConfig config) {
gl.glDisable(GL10.GL_DITHER);
gl.glHint(GL10.GL_PERSPECTIVE_CORRECTION_HINT,GL10.GL_FASTEST);
if (mTranslucentBackground) {
gl.glClearColor(0,0,0,0);
}else{
gl.glClearColor(1,1,1,1);
}
gl.glEnable(GL10.GL_CULL_FACE) ;
//設置著色模型為平滑著色，另一種模式為平面著色
gl.glShadeModel(GL10.GL_SMOOTH);
gl.glEnable(GL10.GL_DEPTH_TEST);
}
private boolean mTranslucentBackground;
private Cube mCube;
private float mAngle;
}
在自定義渲染器時，需要注意gl.glMatrixMode()方法和gl.glLoadIdentity()方法必須配合使用，前者設置矩陣模式為視圖矩陣、投影矩陣、紋理矩陣中的一種，后者重置當前指定的矩陣為單位矩陣。
另外在設置著色模型時，需根據自身的需求設置著色模型是平滑著色還是平面著色。
