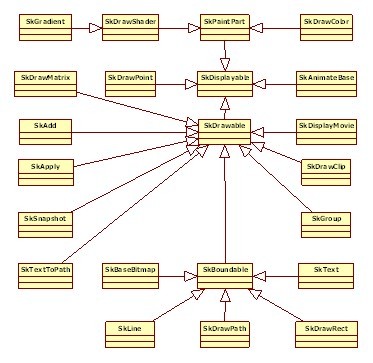

圖形渲染是Skia引擎的重要功能之一，在Skia圖形渲染的基類為SkDisplayable，其擴展類包括SkText、SkLine、SkDrawPath、SkBaseBitmap、SkDrawRect等基本圖形操作。Skia引擎的圖形架構下圖所示。
Skia引擎的圖形架構
SkDevice是渲染設備的邏輯抽象，支持獲取SkBitmap的寬、高、配置、是否透明等信息。支持通過SkDraw進行的基本繪圖操作，如Paint、Points、Rect、Path、Bitmap、Sprite、Text、PosText、TextOnPath、Vertices、Device等操作。在通常情況下，不建議直接調用SkDevice的方法，為了進行圖形操作，可以通過SkCanvas的方法來進行。
SkDraw是Skia進行渲染時的實際執行類，SkDevice在進行渲染操作時需要調用該類的方法。
SkBitmap是渲染設備的物理抽象，是SkDevice的渲染對象。SkBitmap的配置信息包括色深（1位還是8位）、配色板（Color Table）、元數據模式（RGB565、ARGB4444、ARGB8888）等。
Image* ImageBuffer::image() const
{
if (!m_image) {
ASSERT(context());
SkCanvas* canvas=context()->platformContext()->mCanvas; //獲取SkCanvas
SkDevice* device=canvas->getDevice(); //獲取SkDevice
const SkBitmap& orig=device->accessBitmap(false); //獲取SkBitmap
SkBitmap copy;
orig.copyTo(©, orig.config()); //深度復制
…
}
…
}
SkCanvas是Skia的畫布類，封裝了渲染設備上的所有狀態，通過和畫筆類SkPaint協同工作，來完成所有的渲染操作。SkCanvas渲染的一般過程如代碼8-5所示：
SkRegion是Skia的渲染區域類，是Surface Flinger里面計算可視區域的操作基本單位。
代碼：SkCanvas渲染的一般過程
void CursorRing::DrawRing(SkCanvas* canvas,const Vector< WebCore::IntRect>& rects, Flavor flavor)
{
unsigned rectCount=rects.size();
SkRegion rgn;
SkPath path;
for (unsigned i=0; i < rectCount; i++)
{
SkRect r(rects[i]);
SkIRect ir;
r.round(&ir);
ir.inset(-CURSOR_RING_OUTER_OUTSET, -CURSOR_RING_OUTER_OUTSET);
rgn.op(ir, SkRegion::kUnion_Op);
}
rgn.getBoundaryPath(&path);
SkPaint paint;
paint.setAntiAlias(true);
paint.setPathEffect(new SkCornerPathEffect(CURSOR_RING_ROUNDEDNESS))->unref();
if (flavor >=NORMAL_ANIMATING) { // pressed
paint.setColor(cursorPressedColors[flavor - NORMAL_ANIMATING]);
canvas->drawPath(path, paint);
}
paint.setStyle(SkPaint::kStroke_Style); //設置風格
paint.setStrokeWidth(CURSOR_RING_OUTER_DIAMETER); //設置寬度
paint.setColor(cursorOuterColors[flavor]); //設置顏色
canvas->drawPath(path, paint); //執行渲染
paint.setStrokeWidth(CURSOR_RING_INNER_DIAMETER);
paint.setColor(cursorInnerColors[flavor]);
canvas->drawPath(path, paint);
}
SkString為進行字符串的渲染提供了一個輕量級的接口，通過引入?yún)⒖加洈?shù)機制減小了內存的消耗，支持字符串的插入、合并、追加、互換、字體大小、編碼設置等操作。其默認的編碼為UTF8，支持UTF16編碼。
SkIPoint在渲染一個點時需要（x,y）坐標。支持點的旋轉、縮放、點間距離等操作。
