相對布局（RelativeLayout）是一種非常靈活的Android界面布局方式，能夠通過指定界面元素與其他元素的相對位置關系，確定界面中所有元素的布局位置，能夠大限度保證在各種屏幕類型的手機上正確顯示界面布局。
在相對布局中，子控件的位置是相對兄弟控件或父容器而決定的。出于性能考慮，在設計相對布局時要按照控件之間的依賴關系排列，如View A 的位置相對于View B 來決定，則需要保證在布局文件中View B 在View A 的前面。
在進行相對布局時用到的屬性很多，首先來看屬性值只為true 或false 的屬性，如表1-1所示。
表1-1 相對布局中只取true 或false 的屬性及說明
| 屬性名稱 |
屬性說明 |
| android:layout_centerHorizontal |
當前控件位于父控件的橫向中間位置 |
| android:layout_centerVertical |
當前控件位于父控件的縱向中間位置 |
| android:layout_centerInParent |
當前控件位于父控件的中央位置 |
| android:layout_alignParentBottom |
當前控件底端與父控件底端對齊 |
接下來看屬性值為其他控件ID的屬性，如表1-2所示。
表1-2 相對布局中取值為其他控件ID 的屬性及
| 屬性名稱 |
屬性說明 |
| android:layout_toRightOf |
使當前控件位于給出ID |
| android:layout_toLeftOf |
使當前控件位于給出ID |
| android:layout_above |
使當前控件位于給出ID |
| android:layout_below |
使當前控件位于給出ID |
| android:layout_alignTop |
使當前控件的上邊界位于給出ID |
android:layout_alignBottom |
使當前控件的下邊界位于給出ID |
android:layout_alignLeft |
使當前控件的左邊界位于給出ID |
android:layout_alignRight |
使當前控件的右邊界位于給出ID |
后要介紹的是屬性值以像素為單位的屬性及說明，如表1-3所示。
表1-3 相對布局中取值為像素的屬性及說明
| 屬性名稱 |
屬性說明 |
| android:layout_marginLeft |
當前控件左側的留白 |
| android:layout_marginRight |
當前控件右側的留白 |
| android:layout_marginTop |
當前控件上方的留白 |
| android:layout_marginBottom |
當前控件下方的留白 |
需要注意的是在進行相對布局時要避免出現循環依賴，例如，設置相對布局在父容器中的排列方式為WRAP_CONTENT，就不能再將相對布局的子控件設置為ALIGN_PARENT_BOTTOM。因?yàn)檫@樣會造成子控件和父控件相互依賴和參照的錯誤。

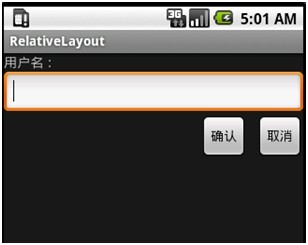

以下用一個相對布局的例子來加深對線性布局的理解。首先來看一下相對布局的效果圖，如圖-1所示。
圖-1 相對布局效果圖
為達到以上效果，按以下步驟進行操作。
（1）添加TextView控件（用戶名），相對布局會將TextView控件放置在屏幕的上方。
（2）添加EditText控件（輸入框），并聲明該控件的位置在TextView控件的下方，相對布局會根據TextView的位置確定EditText控件的位置。
（3）添加第一個Button控件（“取消”按鈕），聲明在EditText控件的下方，且在父控件的右邊。
（4）添加第二個Button控件（“確認”按鈕），聲明該控件在第一個Button控件的左方，且與第一個Button控件處于相同的水平位置。
相對布局在main.xml文件的完整代碼如代碼清單1所示。
代碼清單1 main.xml
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout android:id="@+id/RelativeLayout01"
android:layout_width="match_parent"
android:layout_height="match_parent"
xmlns:android="http://schemas.android.com/apk/res/android">
<TextView android:id="@+id/label"
android:layout_height="wrap_content"
android:layout_width="match_parent"
android:text="用戶名：">
</TextView>
<EditText android:id="@+id/entry"
android:layout_height="wrap_content"
android:layout_width="match_parent"
android:layout_below="@id/label">
</EditText>
<Button android:id="@+id/cancel"
android:layout_height="wrap_content"
android:layout_width="wrap_content"
android:layout_alignParentRight="true"
android:layout_marginLeft="10dip"
android:layout_below="@id/entry"
android:text="取消" >
</Button>
<Button android:id="@+id/ok"
android:layout_height="wrap_content"
android:layout_width="wrap_content"
android:layout_toLeftOf="@id/cancel"
android:layout_alignTop="@id/cancel"
android:text="確認">、
</Button>
</RelativeLayout>
在代碼中，第3行使用了標簽聲明一個相對布局；第15行使用位置屬性android:layout_below，確定EditText控件在ID為label的元素下方；第20行使用屬性android:layout_alignParentRight，聲明該元素在其父元素的右邊邊界對齊；第21行設定屬性android:layout_marginLeft，左移10dip；第22行聲明該元素在ID為entry的元素下方；第28行聲明使用屬性android:layout_toLeftOf，聲明該元素在ID為cancel元素的左邊；第29行使用屬性android:layout_alignTop，聲明該元素與ID為cancel的元素在相同的水平位置。
