在Android中，為了完成上層應用和底層服務之間的相互調用，根據請求的服務不同，交互過程主要有3種類型：直接調用、通過原生服務調用、通過原生守護進程調用。考慮到上層的應用一般是基于Java實現的，而底層服務則是基于C/C++實現的，為了完成跨語言的交互，就需要用到Java JNI機制。
1. Java JNI原生接口
考慮到底層的Linux內核和中間層面的原生服務都是利用C/C++來寫的，為了使應用程序能夠訪問到底層的原生服務和設備，就必須考慮Java和C/C++，甚至匯編語言間的互操作性。在Android中，Java和其他語言的交互是利用Java JNI機制來完成的。
自Java 1.1起，Java JNI（Java Native Interface）標準就已經是Java的一部分，JNI允許Java與其他語言編寫的代碼進行交互。
Java通過Java JNI調用本地方法，而本地方法是以共享庫（*.so）文件的形式存放的，通過調用本地庫文件的內部方法，使Java可以實現和本地機器的緊密聯系，調用系統級的各接口方法。
在Android中，通過JNIEnv，使得C代碼也能調用Java提供的服務，這方面的一個重要實例為IBinder通信。
但需要注意的是，利用C/C++等完成的底層代碼的安全性較弱，無法防止開發者利用無效的指針來改寫內存，這會導致虛擬機安全性的削弱。
在Android中，原生接口主要位于frameworks\base\core\jni \AndroidRuntime.cpp文件中。利用Java JNI注冊原生接口的方法為：
/*static*/ int AndroidRuntime::registerNativeMethods(JNIEnv* env,
const char* className, const JNINativeMethod* gMethods, int numMethods)
{
return jniRegisterNativeMethods(env, className, gMethods, numMethods);
}
2. 直接調用
在直接調用模式中，上層應用通過IBinder機制與框架層的服務直接通信，框架層服務通過Java JNI動態加載相關的共享庫，完成服務。
如圖1-1所示為上層應用調用硬件抽象層（HAL，Hardware Abstraction Layer）提供的實時服務時的調用層次說明。需要說明的是，HAL的出現更多的是為底層提供封裝，保護平臺廠商和第三方廠商的利益。
圖1-1 實時服務調用層次說明
如圖1-2所示為智能手機中常見的位置服務的調用層次說明，上層的導航應用和其他的位置應用在獲取底層的GPS服務時，首先調用位置管理器服務（Location Manager Service）,然后通過Java JNI終調用libgps.so共享庫。
圖1-2 位置服務調用層次
3. 原生服務調用

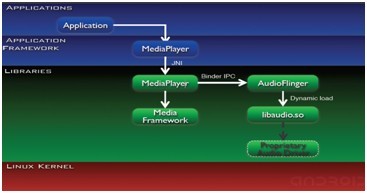

在原生服務調用模式中，由于應用本身更加復雜，應用的抽象實現會放置在原生層，當上層應用調用底層的服務時，首選會通過Java JNI調用應用本身的原生接口，然后通過IPC通信與其他的原生服務進行交互。如圖1-3所示為媒體播放應用的調用層次關系。
在多媒體應用中，這是常用的交互方式。
圖1-3 原生服務
4.原生守護進程調用

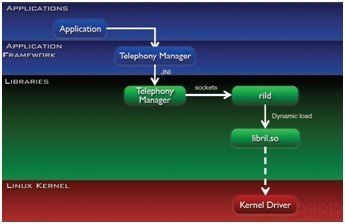

在原生守護進程調用模式中，調用的原生服務通常是后臺的守護進程，在這種模式中，上層應用會首先通過Java JNI和應用本身的原生接口通信，然后通過套接字或者IPC和守護進程通信。如圖1-4所示為通話應用的調用層次關系。
圖1-4 原生守護進程調用
