在Linux中，基于SMD的數據通信是以信道的形式作為一個設備存在的，作為一種雙向信道，其接口的實現遵循Linux設備驅動規范。在Qucalcomm平臺上，SMD的緩沖大小為8192bit，大信道數為64，SMD的頭大小為20bit。
SMD的相關代碼實現主要位于aurora\msm\msm\arch\arm\mach-msm目錄下。主要文件包括：smd.c、smd_nmea.c、smd_qmi.c、smd_rpcrouter.c、smd_rpcrouter_clients.c、smd_ rpcrouter_device.c、smd_rpcrouter_servers.c、smd_tty.c等。
SMD信道需要同時維護接收信道、發送信道的狀態和數據信息，SMD的信道定義如下：
struct smd_channel {
volatile struct smd_half_channel *send; //發送握手信道
volatile struct smd_half_channel *recv; //接收握手信道
unsigned char *send_buf; //發送信道數據
unsigned char *recv_buf; //接收信道數據
unsigned buf_size;
struct list_head ch_list; //信道列表
unsigned current_packet;
unsigned n;
void *priv;
void (*notify)(void *priv, unsigned flags);
int (*read)(smd_channel_t *ch, void *data, int len); //讀數據
int (*write)(smd_channel_t *ch, const void *data, int len); //寫數據
int (*read_avail)(smd_channel_t *ch); //是否可讀
int (*write_avail)(smd_channel_t *ch); //是否可寫
int (*read_from_cb)(smd_channel_t *ch, void *data, int len);
void (*update_state)(smd_channel_t *ch);
unsigned last_state;
char name[20];
struct platform_device pdev;
unsigned type;
};
共享信道的信道狀態在其握手信道中記錄，握手信道的定義如下：
struct smd_half_channel {
unsigned state;
unsigned char fDSR;
unsigned char fCTS;
unsigned char fCD;
unsigned char fRI;
unsigned char fHEAD; //頭部
unsigned char fTAIL; //尾部
unsigned char fSTATE; //狀態
unsigned char fUNUSED;
unsigned tail;
unsigned head;
};
在實際實現中，SMD信道分配被封裝在SMEM（Shared Memory Manager）模塊中，系統提供了smem_init()、smem_alloc()、smem_get_entry()等內存操作函數供SMD和SMSM操作。

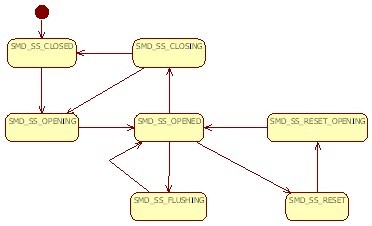

SMD的狀態共有SMD_SS_CLOSED、SMD_SS_OPENING、SMD_SS_OPENED、SMD_SS_FLUSHING、SMD_SS_CLOSING、SMD_SS_RESET、SMD_SS_RESET_OPENING等。其變化過程如圖1-1所示。
圖1-1 SMD的狀態機
