Android視頻編碼的實現是在Android 1.5中才引入的，其設計主要圍繞著Camera子系統進行。在進行Camera錄像時，流程與拍照基本相同。需要了解的是，對于應用開發者而言，錄像的上層接口為MediaRecorder。下圖所示為原生層MediaRecorder的狀態遷移過程。Android的視頻編碼框架代碼位于mydroid\frameworks\base\media目錄下。

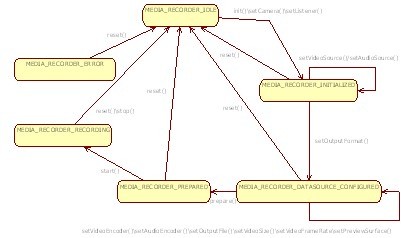

視頻編碼狀態圖
下面簡要介紹在進行錄像時，Java層調用Camera原生服務的過程。下圖顯示的是基于CameraHardwareStub的Camera錄像過程。

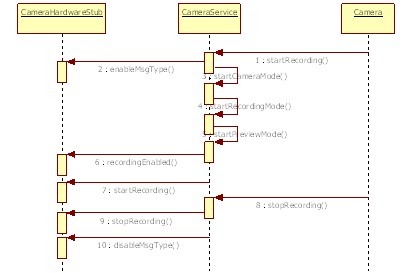

Camera錄像過程
流程說明：
當用戶需要進行錄像時，首先要進行Camera設備的連接，然后進行預覽，為了進行錄像，需要通過擴展的Java JNI調用Camera客戶端的Camera::startRecording()方法�？蛻舳藭埱驝amera服務器端提供錄像服務，在這一過程中，Camera服務器端會激活CAMERA_ MSG_VIDEO_FRAME消息類型，并將Camera模式設置為CAMERA_RECORDING_MODE。
為了進行錄像，首先預先設置錄像回調函數（在mRecordingCallback回調函數中，上層實現將收到傳過去的幀），然后啟動預覽，下面是QualcommCameraHardware::startRecording()方法的實現過程：
代碼：QualcommCameraHardware:: startRecording ()方法的實現過程
獲取媒體播放服務的實現如下：
代碼：MediaPlayer::getMediaPlayerService()的實現
status_t QualcommCameraHardware::startRecording(recording_callback rcb, void *ruser)
{
LOGV("start Recording E");
Mutex::Autolock l(&mLock);
{
Mutex::Autolock cbLock(&mCallbackLock);
if (mPreviewstatus) {
mRecordingCallback=rcb; //設置錄像回調
mRecordingCallbackCookie=ruser; //設置錄像Cookie回調
return NO_ERROR;
}
}
if (!initPreview()) { //初始化預覽
LOGE("startPreview X initPreview failed. Not starting preview.");
return UNKNOWN_ERROR;
}
{
Mutex::Autolock cbLock(&mCallbackLock);
mRecordingCallback=rcb;
mRecordingCallbackCookie=ruser;
mPreviewstatus=TRUE;
mCameraRunning=mParameters.getCameraEnabledVal();
}
//向Camera驅動發送CAMERA_START_PREVIEW，開始預覽
if (!native_start_preview(camerafd)) {
LOGE("main: start_preview failed!\n");
return UNKNOWN_ERROR;
}
LOGV("waiting for QCS_PREVIEW_IN_PROGRESS");
LOGV("Start Recording X");
return NO_ERROR;
}
在進行預覽或者錄像時，需要將圖像渲染到屏幕。在這一過程中，首先需要創建PMEM預覽緩沖，然后將該緩沖進行注冊，接著創建frame_thread線程，下面是Qualcomm CameraHardware::initPreview()方法的實現過程：
代碼：QualcommCameraHardware::initPreview()方法的實現過程
bool QualcommCameraHardware::initPreview()
{
LOGV("initPreview: preview size=%dx%d", mPreviewWidth, mPreviewHeight);
int cnt=0;
dimension->picture_width= PICTURE_WIDTH;
dimension->picture_height=PICTURE_HEIGHT;
if((native_set_dimension(camerafd, dimension) ==TRUE)) {
// 初始化SF幀
mPreviewFrameSize=mPreviewWidth * mPreviewHeight * 3/2;
//創建PMEM預覽緩沖
mPreviewHeap=
new PreviewPmemPool(kRawFrameHeaderSize +
mPreviewWidth * mPreviewHeight * 3/2,
kPreviewBufferCount,
mPreviewFrameSize,
kRawFrameHeaderSize,
"preview");
if (!mPreviewHeap->initialized()) {
mPreviewHeap=NULL;
return false;
}
LOGI("hal display_width=%d height=%d\n",
(int)dimension->display_width, (int)dimension->display_height);
frame_size=(clp2(dimension->display_width * dimension->display_height *3/2));
unsigned char activeBuffer;
for (cnt=0; cnt < PREVIEW_FRAMES_NUM; cnt++) {
frames[cnt].fd=mPreviewHeap->mHeapnew[cnt]->heapID();
frames[cnt].buffer=(unsigned long)mPreviewHeap->mHeapnew[cnt]->base();
LOGE("hal_mmap #%d start=%x end=%x", (int)cnt, (int)frames[cnt].buffer,
(int)(frames[cnt].buffer+frame_size-1));
frames[cnt].y_off=0;
frames[cnt].cbcr_off=dimension->display_width * dimension->display_height;
if (frames[cnt].buffer==0) {
LOGV("main: malloc failed!\n");
return 0;
}
if (cnt==PREVIEW_FRAMES_NUM-1) {
activeBuffer=FALSE;
} else {
activeBuffer=TRUE;
}
frames[cnt].path=MSM_FRAME_ENC;
LOGV("do_mmap pbuf=0x%x, pmem_fd=%d, active=%d\n",(unsigned int)frames[cnt].buffer, frames[cnt].fd, activeBuffer);
native_register_preview_bufs(camerafd, //注冊PMEM緩沖dimension,&frames[cnt],activeBuffer);
}
}
if (frame_count==1) {
frame_count--;
lastframe=frames[PREVIEW_FRAMES_NUM-1];
//創建frame_thread線程
pthread_create(&frame_thread, NULL,LINK_cam_frame,&frames[PREVIEW_FRAMES_NUM-1]);
}
return true;
}
需要說明的是，PreviewPmemPool、RawPmemPool、AshmemPool都是基于MemPool內存池的，MemPool內存池則是基于Android PMEM虛擬設備的，Android PMEM用于向用戶空間提供連續的物理內存區域。Android PMEM虛擬設備的作用主要有兩個方面，第一，CPU核與GPU（Graphic Processing Unit）或者VPU（Vector Permutate Unit）共享的緩沖；第二，用做Android原生服務的內存堆。
當錄像結束時，要調用QualcommCameraHardware::stopRecording()方法停止錄像，下面是該方法的實現過程：
代碼：QualcommCameraHardware::stopRecording()方法的實現過程
void QualcommCameraHardware::stopRecording()
{
LOGV("stopRecording: E");
Mutex::Autolock l(&mLock);
int cnt=0;
{
Mutex::Autolock cbLock(&mCallbackLock);
mRecordingCallback=NULL; //清空回調
mRecordingCallbackCookie=NULL;
mReleaseRecordingFrame=TRUE;
mRecordWait.signal();
mCameraRunning=0;
if(mPreviewCallback !=NULL)
return;
mPreviewstatus=NULL;
}
native_stop_preview(camerafd); //停止預覽
LOGV("stopRecording: Freeing preview heap.");
if (!frame_count) {
LINK_camframe_terminate();
if (pthread_join(frame_thread, NULL) !=0) {//結束frame_thread線程
LOGE("frame_thread exit failure!\n");
} else
LOGE("pthread_cancel succeeded on frame_thread\n");
for (cnt=0; cnt< PREVIEW_FRAMES_NUM-1; ++cnt) {
native_unregister_preview_bufs(camerafd,dimension,frames[cnt].fd,(unsigned char *)frames[cnt].buffer); //注銷PMEM緩沖
}
native_unregister_preview_bufs(camerafd, dimension,lastframe.fd,(unsigned char *)lastframe.buffer);
frame_count=1;
}
mPreviewHeap=NULL;
mRecordingCallback=NULL;
LOGV("stopRecording: X");
}
在結束錄像過程中，會首先將錄像用的回調函數如mRecordingCallback、mRecordingCallbackCookie清空，通過native_stop_preview()向Camera驅動發送CAMERA_STOP_PREVIEW消息結束預覽，然后調用pthread_join()結束frame_thread線程，后調用native_unregister_preview_bufs()注銷預覽用的PMEM緩沖。
