在Android中，渲染主要是通過Android渲染管理器Surface Flinger來管理的。Surface Flinger通過管理一系列的Surface并對Surface進行組合，然后借助Skia和OpenGL ES來完成終的渲染操作，Surface Flinger使Android的渲染機制顯得十分出色。
Android的圖形系統同樣采用了C/S架構的機制，服務器（Surface Flinger）端代碼主要由C++編寫，客戶端代碼則分為兩個部分，一部分為Java編寫的供應用調用的API，另一部分（SurfaceComposerClient）為C++完成的底層原生實現。Surface Flinger框架如圖-1所示。

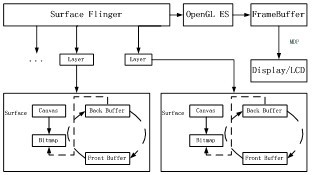

圖-1 Surface Flinger框架
Android圖形系統中一個重要的概念就是Surface。每個Surface都會創建一個畫布（Canvas）對象，每個畫布對象都對應于一個位圖（Bitmap）對象，該位圖對象存儲著視圖（View）及其子類等UI控件畫在Surface上的內容。
在通常情況下，每個Surface對應著兩個緩沖：前端緩沖（Front Buffer）和后端緩沖（Back Buffer）。其中后端緩沖即在畫布對象上渲染信息時，畫布對象對應的那個位圖對象。
應用通過SurfaceView、ViewRoot等創建Java Surface（同時創建Canvas），并將圖形繪制到Surface對象上，終渲染到屏幕。
Java Surface通過Java JNI調用原生 Surface來實現Java Surface 的功能。
原生Surface創建這個ISurface （BnSurface）并發送命令，如更新Surface內容到屏幕上。Server端接受這個命令并執行相應操作。
每個Surface對應一個層（Layer）對象，Surface Flinger負責將各個層對象的前端緩沖組合并渲染到屏幕上。
多個 Layer 構成一個層向量 LayerVector ，它包含了當前所有 Surface 對應的 Layer。Surface Flinger 根據每個 Layer 的 Z序（Z-order） 把多個Layer組合為一個終在屏幕上顯示的緩沖 。
Z 序?qū)嶋H定義了窗口之間的層疊順序。說起“Z序”這個名稱，實際是相對屏幕坐標而言的。一般而言，屏幕上的所有窗口均有一個坐標系，即原點在左上角，X軸水平向右，Y軸垂直向下的坐標系。Z序是相對于一個假想的Z軸而言的，這個 Z 軸從屏幕外指向屏幕內。窗口在這個 Z 軸上的值，就確定了其 Z 序。Z序值大的窗口，覆蓋了Z序值小的窗口。
在LayerVector里每個Layer都對應一個 Z 序值，同時通過給Layer設定優先級的方式，使得某些Layer可以實現前端顯示，后通過相應的裁剪算法來計算可以被顯示的區域。
圖-2從依賴關系層面詳細地展現了Surface、Layer、Surface Flinger的關系。

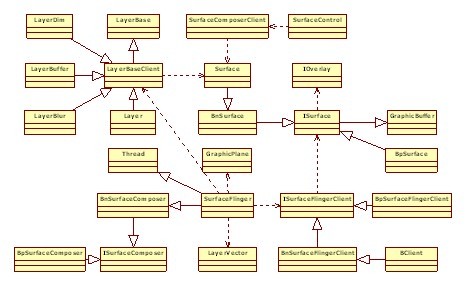

圖-2 Surface Flinger的類圖
